Барабанные сушилки

Официальный сайт завода-изготовителя

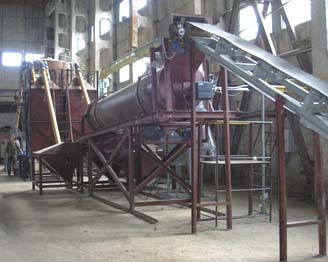

Сушилка в составе минизавода для сухих строительных смесей Чайковский насос производит барабанные сушилки непрерывного действия для сушки материалов производительностью от 300кг/ч до 50 000кг/ч (технические характеристики и габ. размеры барабанных сушилок). Барабанные сушилки предназначены для сушки песка, сушки зерна, других сыпучих материалов. Сушилки могут снабжаться автоматикой контроля и управления температурой (регулируемая жесткость сушки), автоматикой подачи и выдачи фракции. Комплектуются в зависимости от потребности заказчика газовыми, мазутными, на солярке горелками или электронагревателями.
Автоматика обеспечивает управление вращением барабанной сушилки (управление производительностью), заданные температурные режимы внутри барабана (управление подачей топлива для выдерживания температурного режима).
Сушилки серии СА2 обеспечивают управление подачей фракции, Сушилки серии СА3 обеспечивают автоматическое охлаждение фракции.

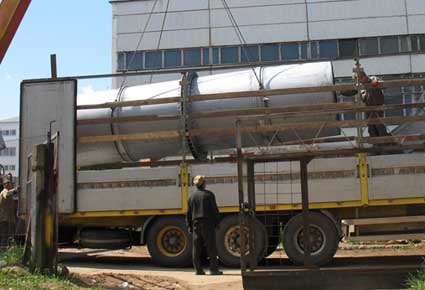

Погрузка барабана 6000Х1600мм для барабанной сушилки СА-5 Принцип работы барабанных сушилок
Сушильной камерой в барабанной сушилке служит внутренняя полость барабана, внутри которого по всей длине расположены различного типа лопасти или полки (зависит от назначения сушилки). В процессе сушки материал попадает через загрузочную полость в барабанную сушилку. Лопасти или полки перемешивают и поднимают материал равномерно распределяя его по барабану, затем частицы падают вниз, пересыпаются с полки на полку и высушиваются под действием горячего воздуха (непрямой нагрев) или смеси

барабанная сушилка с барабаном длинна - 7500мм, диаметр 1600мм

воздуха с топочными газами (прямой нагрев), который забирается из теплогенератора через барабан с помощью вентилятора путем создания разряжения внутри барабана. Высушенный материал удаляется через разгрузочную полость барабанной сушилки. Нагрев воздуха осуществляется теплогенераторами прямого или непрямого нагрева работающих на газу, дизельном топливе, мазуте, электричестве или твердотопливные.

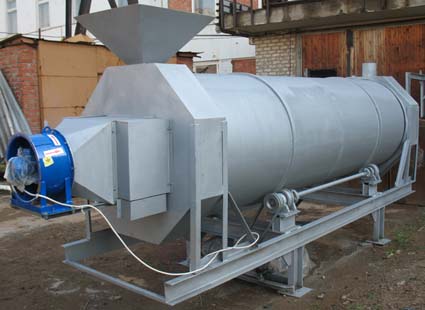

барабанная зерносушилка СЗ-100 с электрическим теплогенератором, производительность 100-500кг/ч





















Для линий производства сухих строительных смесей предлагаем следующее оборудование:

Смесители для сухих строительных смесей с автоматическим дозированием компонентов.
Фасовщики для сухих строительных смесей Параметр высоты может быть по желанию заказчика изменен.

Как потребителям без специального оборудования определить качественно изготовленный сушильный барабан.

Проверка развески барабана, на видео показана барабанная сушилка диаметром 1,6 мм, длинна 7,5м масса барабана 3100 кг. При правильно сделанном барабане усилие на вращение барабана равно 10кг на тонну массы барабана, то есть необходимо усилие на показанный барабан не более 31кг. Также не должно быть самопроизвольного вращения барабана ни в одном положении. Смещение барабана происходит из-за смещения центра тяжести от оси вращения барабана.

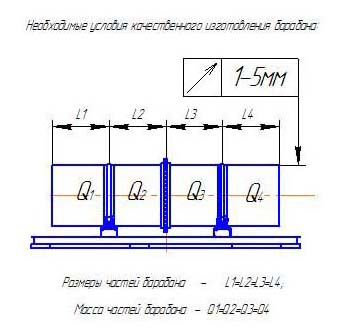

В сварных барабанах сделанных из листовой стали обязательным требованием является продольная развеска барабана. она выставляется путем правильного размещения беговых дорожек роликов барабана. Пример правильной развески сушильного барабана Вес и расстояние наружных частей барабана от беговых дорожек, должен быть равен весу внутренней части барабана между беговыми дорожками. Размещении беговых дорожек по краям барабана недопустимо по причине провисания барабана которое особенно часто происходит изза аварийных остановок загруженного нагретого барабана, и при длительном хранении.

Размещение беговых дорожек допустимо по краям барабана при толщине стенок барабана не менее 3 миллиметров на метр длинны барабана, при высушивании в барабанных сушилках больших масс это значение увеличивается.

Несоблюдение этих требований ведет к существенному сокращению ресурса приводных механизмов барабана. При провисании барабана происходит изменение зазора между венцом барабанной сушилки и приводной шестерни, что приводит к быстрому выходу из строя зубьев венца и приводной шестерни.

Также предлагаем вам миницеха для производства сухих строительных смесей.
