Центробежные насосы КМ: Габаритные установочные размеры
Размеры флянцев диаметр условного прохода от 25 до 65мм.
| DN | D | M | G | Диаметр отверстий |
| 25 | 115 | 85 | 56 | 14.5 |
| 32 | 140 | 100 | 64 | 18 |
| 40 | 150 | 110 | 68 | 18 |
| 50 | 165 | 125 | 83 | 18 |
| 65 | 185 | 145 | 104 | 18 |
Размеры флянцев диаметр условного прохода 80, 100мм.
| DN | D | M | G | Диаметр отверстий |
| 80 | 200 | 160 | 116 | 18 |
| 100 | 225 | 180 | 142 | 18 |

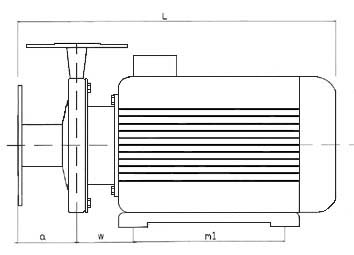

Центробежные насосы КМ: установочные размеры.
| Насос | a | h1 | h2 | Hmax | L | w | m1 |
| КМ 40-25-125/075 КМ 40-25-125/075П | 80 | 71 | 140 | 211 | 434 | - | 90 |
| Км 40-25-160/15 КМ 40-25-160/15П | 80 | 80 | 160 | 240 | 434 | - | 100 |
| КМ 40-25-200/30 КМ 40-25-200/30П | 80 | 90 | 180 | 270 | 459 | - | 125 |
| КМ 40-25-250/40 КМ 40-25-250/40П | 80 | 100 | 180 | 280 | 511 | - | 112 |
| КМ 50-32-125/075 КМ 50-32-125/075П | 80 | 71 | 140 | 211 | - | - | 90 |
| КМ 50-32-125/22 КМ 50-32-125/22П | 80 | 80 | 140 | 220 | - | - | 100 |
| КМ 50-32-160/30 КМ 50-32-160/30П | 80 | 90 | 160 | 250 | - | - | 125 |
| КМ 50-32-200/55 | 80 | 100 | 180 | 280 | 546 | - | 140 |
| КМ 50-32-250/75 КМ 50-32-250/75П | 80 | 112 | 180 | 292 | - | - | 140 |
| КМ 50-32-250/110 КМ 50-32-250/110П | 80 | 132 | 180 | 312 | - | - | 178 |
| КМ 65-40-250/150 КМ 65-40-250/150П | 100 | 160 | 225 | 385 | - | - | 210 |
| КМ 65-40-250/185 КМ 65-40-250/185П | 100 | 160 | 225 | 385 | - | - | 210 |
| КМ 65-50-125/30 КМ 65-50-125/30П | 100 | 90 | 160 | 250 | - | - | 125 |
| КМ 65-50-160/55 КМ 65-50-160/55П | 100 | 100 | 180 | 280 | - | - | 140 |
| КМ 65-50-200/75 КМ 65-50-200/75П | 100 | 112 | 200 | 312 | - | - | 140 |
| КМ 65-50-250/150 КМ 65-50-250/150П | 100 | 160 | 225 | 385 | - | - | 210 |
| КМ 80-50-160/75 КМ 80-50-160/75П | 100 | 112 | 180 | 292 | - | - | 140 |
| КМ 80-50-200/110 КМ 80-50-200/110П | 100 | 132 | 200 | 332 | - | - | 178 |
| КМ 80-50-200/150 КМ 80-50-200/150П | 100 | 160 | 200 | 360 | - | - | 210 |
| КМ 80-50-250/185 КМ 80-50-200/185П | 100 | 160 | 250 | 410 | - | - | 210 |
| КМ 80-65-160/55 КМ 80-65-160/55П | 100 | 100 | 200 | 300 | - | - | 140 |
| КМ 80-65-160/75 КМ 80-65-160/75П | 100 | 112 | 200 | 312 | - | - | 140 |
| КМ 80-65-200/185 КМ 80-65-200/185П | 100 | 160 | 225 | 385 | - | - | 210 |
| КМ 100-80-160/75 КМ 100-80-160/75П | 125 | 112 | 235 | 347 | - | - | 140 |
| КМ 100-80-160/110 КМ 100-80-160/110П | 125 | 132 | 235 | 367 | - | - | 178 |
| КМ 100-80-160/150 КМ 100-80-160/150П | 125 | 160 | 235 | 395 | - | - | 210 |
Параметры а, h2 могут изменятся по заказу на -10мм.
